城镇道路工程:不同形式挡土墙的结构特点



2K311015 不同形式挡土墙的结构特点

一、常用挡土墙结构

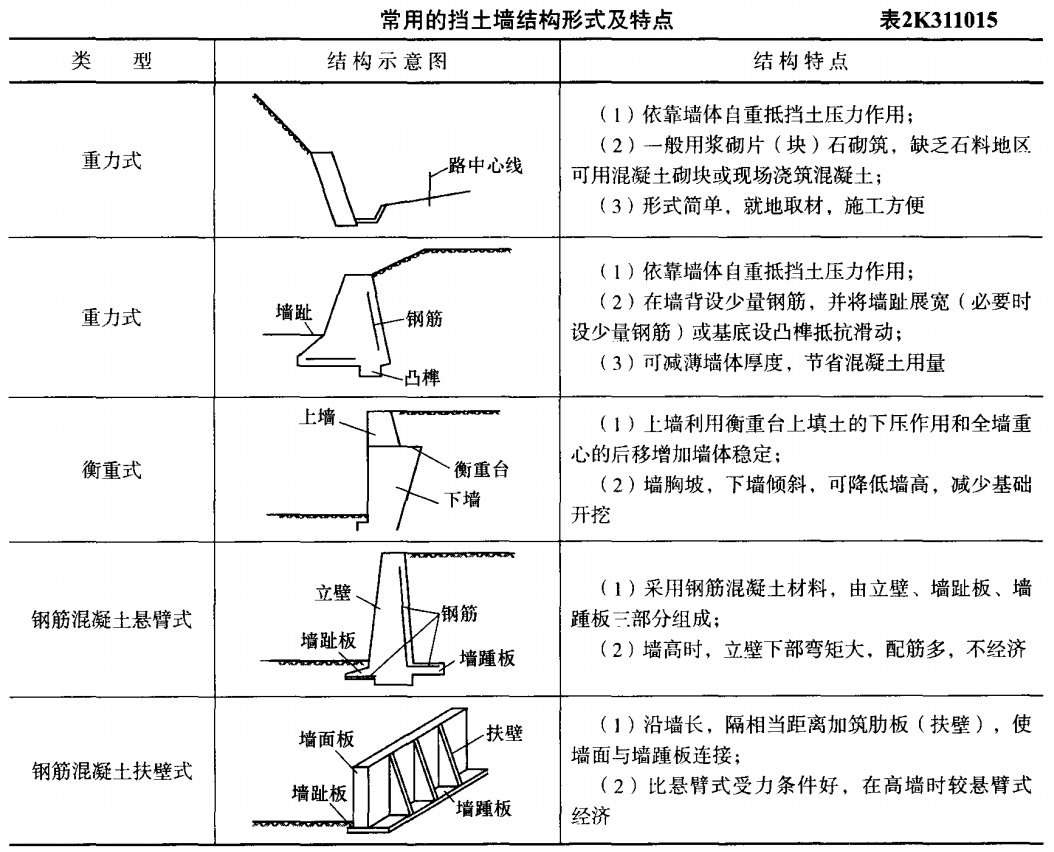

重力式挡土墙依靠墙体的自重抵抗墙后土体的侧向推力(土压力),以维持土体稳定,多用料石或混凝土预制块砌筑,或用混凝土浇筑,是目前城镇道路常用的一种挡土墙形式

悬臂式挡土墙和扶壁式挡土墙主要依靠墙踵板上的填土重量维持挡土构筑物的稳定。

挡土墙基础地基承载力必须符合设计要求,并经检测验收合格后方可进行后续工序施工。施工中应按设计规定施作挡土墙的排水系统泄水孔反滤层结构变形缝挡土墙投入使用时,应进行墙体变形观测,确认合格要求

二、挡土墙结构受力

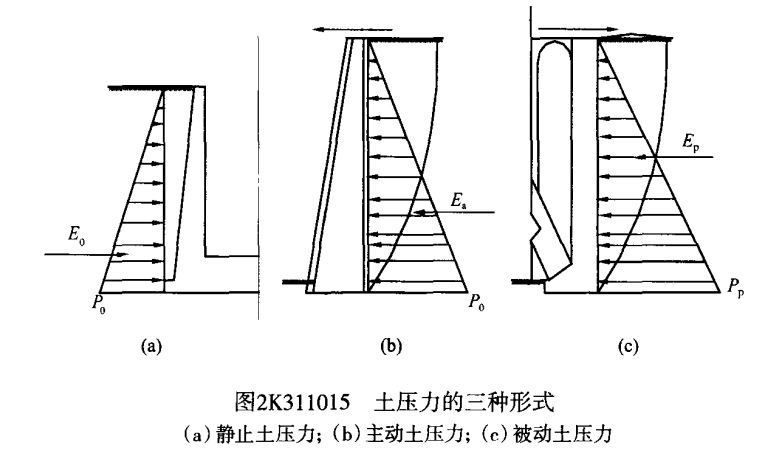

挡土墙结构承受土压力有:静止土压力主动土压力被动土压力

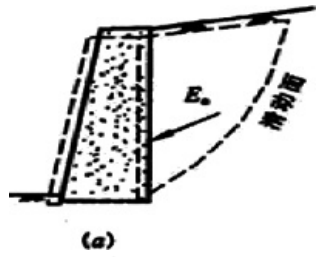

主动土压力:若刚性挡土墙在填土压力作用下,背离填土一侧移动,这时作用在墙上的土压力将由静止压力逐渐减小,当墙后土体达到极限平衡,土体开始剪裂,并产生连续滑动面,使土体下滑。这时土压力减到最小值,称为主动土压力。

被动土压力:若刚性挡土墙在外力作用下,向填土一侧移动,这作用在墙上的土压力将由静止压力逐渐增大,当墙后土体达到极限平衡,土体开始剪裂,现连续滑动面,墙后土体向上挤出隆起,这时土压力增到最大值,称为被动土压力。

三种土压力中,主动土压力最小;静止土压力其次;被动土压力最大,位移也最大。位移与挡墙高度有关。

练习题

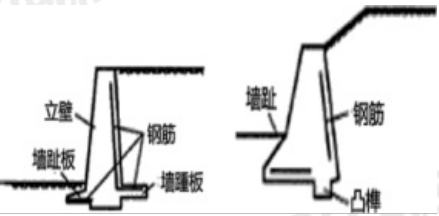

下图所示挡土墙的结构形式为()。(2014年一级真题)

A.重力式

B.悬臂式

C.扶壁式

D.衡重式

答案:B

解析:注意和设置钢筋的重力式挡墙的区别,前者是依靠底板上的填土重量来挡土,后者是依靠自重来挡。

练习题

(2015年二级建造师真题案例)背景资料:

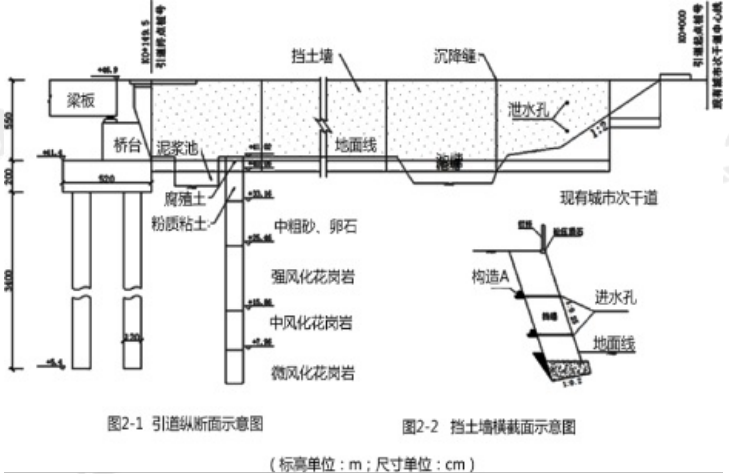

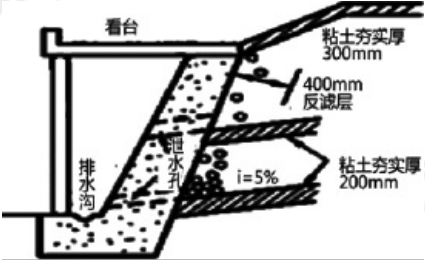

某公司承建的市政桥梁工程中,桥梁引道与现有城市次干道呈T型平面交叉,次干道边坡坡率1:2,采用植草防护;引道位于种植滩地,线位上现存池塘一处(长15m,宽12m,深1.5m);引道两侧边坡采用挡土墙支护,挡土墙横截面如图2-2所示。

问题:图2所示挡土墙属于哪种结构形式(类型)?写出图2中构造A的名称。

答案:挡土墙属于重力式挡土墙,构造A的名称是反滤层。

解析:依靠墙体自重抵挡土压力作用的挡土墙是重力式挡墙。设置反滤层的目的是防止排水的同时,将墙后士体排走,引起墙后路基失稳。

—— 完 ——
