城镇道路工程:城镇道路养护、大修、改造技术



2K311044 城镇道路养护、大修、改造技术(2019年新增)

一、稀浆罩面

分稀浆封层和微表处两种。

(一)定义

1.稀浆封层

采用机械设备将乳化沥青改性乳化沥青粗细集料填料添加剂等按照设计配合比拌合成稀浆混合料及时均匀地摊铺在原路面上经养护后形成的薄层。

2.微表处

采用机械设备将改性乳化沥青、粗细集料、填料、水和添加剂等按照设计配合比拌合成稀浆混合料并摊铺到原路面上的薄层。

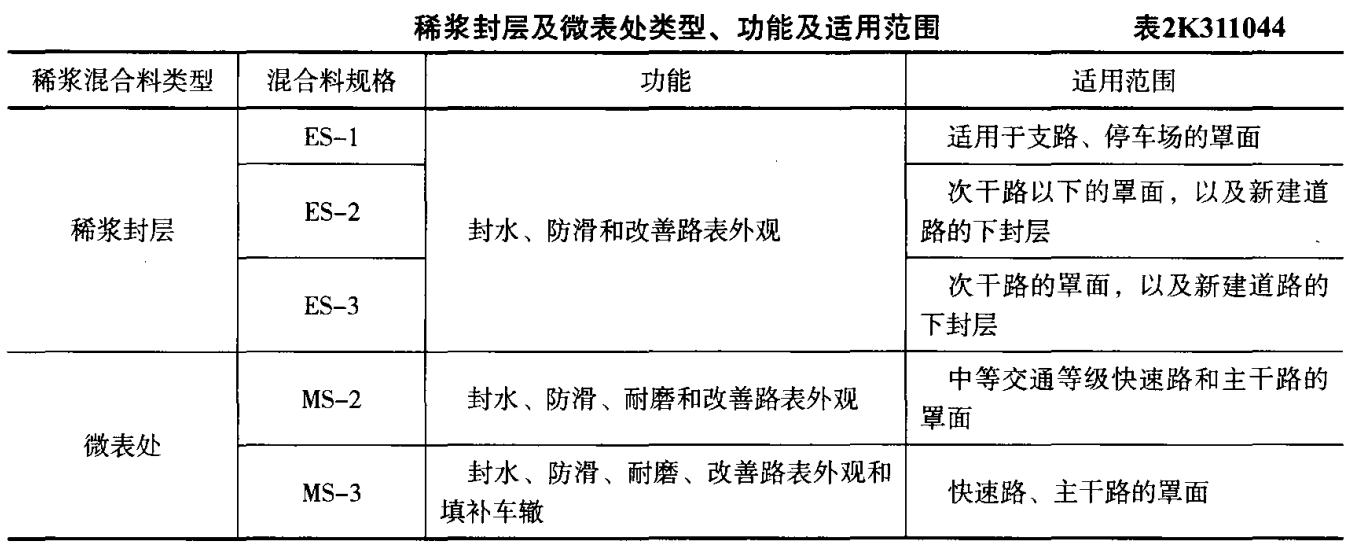

(二)稀浆封层及微表处类型、功能及适用范围

稀浆封层混合料按矿料级配的不同,可分为细封层中封层粗封层,分别以ES-1、ES-2、ES-3表示;微表处混合料按矿料级配的不同,可分为Ⅱ型和Ⅲ型,分别以MS-2和MS-3表示。

(三)施工要求

(1)稀浆封层和微表处施工应按下列步骤进行:

1)修补、清洁原路面。

2)放样画线。

3)湿润原路面或喷洒乳化沥青。

4)拌合、摊铺稀浆混合料。

5)手工修补局部施工缺陷。

6)成型养护。

7)开放交通。

(6)稀浆封层和微表处正式施工前,应选择合适的路段摊铺试验段。试验段长度不宜小于200m

(9)稀浆封层和微表处施工期及养护期内的气温应高于10℃

(12)初期养护应符合下列要求:

2)对交叉路口、单位门口等摊铺后需尽快开放交通的路段,应采用铺撒一层薄砂等保护措施,撒砂时间应在破乳之后,并应避免急刹车和急转弯等。

3)稀浆混合料摊铺后可不采用压路机碾压,通车后可采用交通车辆自然压实

(四)质量验收

(1)施工前必须检查原材料的检测报告稀浆混合料设计报告摊铺车标定报告,并应确认符合要求。

(2)工程完工后,应将施工全线以1km作为一个评价路段按《路面稀浆罩面技术规程》CJJ/T66-2011规定进行质量检查和验收。

(3)主控项目:抗滑性能渗水系数厚度

一般项目:表观质量(应平整、密实、均匀,无松散、花白料、轮迹和划痕)、横向接缝、纵向接缝和边线质量。

三、旧路加铺沥青面层技术要点

(一)面层水平变形反射裂缝预防措施

(2)在沥青混凝土加铺层与旧水泥混凝土路面之间设置应力消减层,具有延缓和抑制反射裂缝产生的效果。

说明:橡胶沥青应力吸收层(SAMl):SAMI 是由橡胶沥青一定级配的碎石材料分层撒布而成的一种柔性防裂层,厚度为1cm左右。SAMl具有良好的抗变形性能,可以吸收水泥路面接缝处竖向或横向位移,减少裂缝处沥青面层的受力,从而减少或消除沥青路面反射裂缝(水泥板块横向滑动没有稳定的路段不适用)。

说明:土工织物夹层:在沥青罩面层与旧水泥砼路面之间设置土工布中间夹层,可起到应力吸收层的作用,是防止反射裂缝的一种有效措施。包括聚丙烯、聚乙烯或聚脂织物和聚脂无纺织物。

(二)面层垂直变形破坏预防措施

(2)使用沥青密封膏处理旧水泥混凝土板缝。

施工时首先采用切缝机结合人工剔除缝内杂物,破除所有的破碎边缘,按设计要求剔除到足够的深度;其次用高压空气清除缝内灰尘,保证其洁净;再次用M7.5水泥砂浆灌注板体裂缝或用防腐麻绳填实板缝下半部,上部预留70-100mm空间,待水泥砂浆初凝后,在砂浆表面及接缝两侧涂抹混凝土接缝粘合剂后,填充密封膏,厚度不小于40mm。

简为:切、吹、灌、涂、填)。

(三)基底处理要求

(1)基底的不均匀垂直变形导致原水泥混凝土路面板局部脱空,严重脱空部位的路面局部断裂或碎裂。

基底处理方法有两种:

一种是换填基底材料:对交通影响较大,适合交通不繁忙的路段。

另一种是非开挖式基底处理,即注浆填充脱空部位的空洞。使用比较广泛和成功

(3)非开挖式基底处理。

对于脱空部位的空洞,采用从地面钻孔注浆的方法进行基底处理,灌注压力宜为1.5-2.0MPa。处理前应采用探地雷达进行详细探查,测出路面板下松散、脱空和既有管线附近沉降区域。

四、城镇道路路面改造技术

水泥混凝土路面改造加铺沥青混合料面层:

当原有水泥混凝土路面强度足够且断板和错台病害少时,可直接在原有旧路面上加铺沥青混凝土。在改造设计时,需要对原路面进行调查,调查一般采用地质雷达弯沉或者取芯检测等手段,并依据《城镇道路养护技术规范》CCJ36-2016进行评估;而原有水泥混凝土路面作为道路基层强度是否符合设计要求,须有设计方给出评价结果并提出补强方案。

(一)病害处理

大部分的水泥混凝土路面在板缝处都有破损,需采用人工剔除的办法。修补范围内的剔凿深度依据水泥混凝土路面的破损程度确定,为保证修补质量,剔除深度50mm以上。基面清理后可涂刷界面剂增加粘结强度并采用不低于原道路混凝土强度的早强补偿收缩混凝土进行灌注。

对原水泥混凝土路面板边角破损也可参照上述方法进行修补。凿除部分如有钢筋应保留,不能保留时应植入钢筋。新、旧路面板间应涂刷界面剂

如果原有水泥混凝土路面发生错台或网状开裂,应首先考虑是原路基出现质量问题致使水泥混凝土路面不再适合作为道路基层。遇此情况应将整个板块全部凿除,重新夯实道路路基

(二)加铺沥青混凝土面层

在加铺前可以采用洒布沥青粘层油摊铺土工布等柔性材料的方式对旧路面进行处理。

—— 完 ——
