城镇道路工程:水泥混凝土路面施工技术



2K311043 水泥混凝土路面施工技术

一、混凝土配合比设计、搅拌和运输

(一)混凝土配合比设计

混凝土的配合比设计在兼顾技术经济性的同时应满足抗弯拉强度工作性(流动性、粘聚性、保水性)耐久性三项指标要求。(口诀:完工酒

练习题

1.下列指标中,不属于混凝土路面配合比设计指标的是()。(2016年二级真题)

A.工作性

B.抗压强度

C.耐久性

D.弯拉强度

答案:B

解析:混凝土的配合比设计在兼顾技术经济性的同时应满足抗弯拉强度、工作性、耐久性三项指标要求。谐称“完工酒"

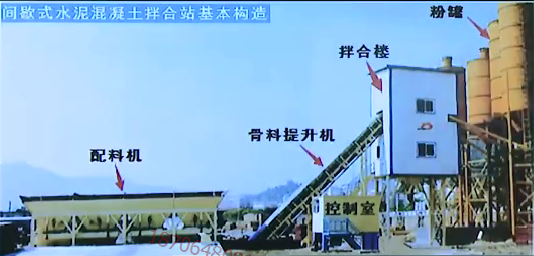

(二)搅拌

1、搅拌设备应优先选用间歇式拌合设备,并在投入生产前进行标定和试拌,搅拌按配料计量偏差应符合规范规定。

(三)运输

应根据施工进度、运量、运距及路况,选配车型和车辆总数。不同摊铺工艺的混凝土拌合物从搅拌机出料到运输铺筑完成的允许最长时间应符合规定。

二、混凝土面板施工

(一)模板

(1)宜使用钢模板,钢模板应顺直、平整,每1m设置1处支撑装置。如采用木模板,应质地坚实,变形小,无腐朽、扭曲、裂纹,且用前须浸泡,木模板直线部分板厚不宜小于50mm,每0.8~1m设1处支撑装置;弯道部分板厚宜为15~30mm,每0.5~0.8m设1处支撑装置,模板与混凝土接触面及模板顶面应刨光。模板制作偏差应符合规范规定要求。

(2)严禁在基层上挖槽嵌入模板;模板安装检验合格后表面应涂隔离剂,接头应粘贴胶带塑料薄膜等密封。

(二)钢筋设置

钢筋安装后应进行检查,合格后方可使用;传力杆安装应牢固、位置准确;胀缝传力杆应与胀缝板、提缝板一起安装

说明:提缝板是在水泥混凝土路面施工时要预留胀缝,胀缝的下部用胀缝板填充,胀缝上部填充提缝板,在混凝土收面后把提缝板轻轻提出。

(三)摊铺与振动

(1)三辊轴机组铺筑混凝土面层时,辊轴直径应与摊铺层厚度匹配,且必须同时配备一台安装插入式振捣器组的排式振捣机

三辊轴机组的用途:

①振动辊:能够表面振动;

②驱动辊:能够匀速推进并挤压成型;

③甩浆辊:能够高速转动甩浆。主要功能:振实、提浆和整平(四辊轴强化了摊铺功能)。

三辊轴整平机选型:轴径越大,相同转速时离心加速度越大,越容易离析;相同振动力条件下有效作用深度越小,下部难以有效密实。因此厚度较大时宜选用直径较小、转速较低的振动轴,其摊铺能力反而更强,密实成型效果更好。(板厚200mm以上宜采用直径168mm的辊轴;桥面铺装或厚度较小的路面可采用直径为219mm的辊轴)。轴长宜比路面宽度长出600~1200mm。振动轴的转速不宜大于380rpm。

当面层铺装厚度小于150mm时,可采用振捣梁;当一次摊铺双车道面层时应配备纵缝拉杆插入机,并配有插入深度控制拉杆间距调整装置

振实过程中从侧模预留孔手工插入纵向施工缝拉杆。

拉杆插入机在中间纵缝插入拉杆。

(2)采用轨道摊铺机铺筑时,最小摊铺宽度不宜小于3.75m,并选择适宜的摊铺机;轨道摊铺机应配备振捣器组,当面板厚度超过150mm,坍落度小于30mm时,必须插入振捣;轨道摊铺机应配备振动梁振动板对混凝土表面进行振捣和修整,使用振动板振动提浆饰面时,提浆厚度宜控制在(4±1)mm;面层表面整平时,应及时清除余料,用抹平板完成表面整修。

(3)混凝土面层分两次摊铺时,上层混凝土的摊铺应在下层混凝土初凝前进行,且下层厚度宜为总厚的3/5;混凝土摊铺应与钢筋网、传力杆及边缘角隅钢筋的安放相配合;一块混凝土板应一次连续浇筑完毕。

(四)接缝

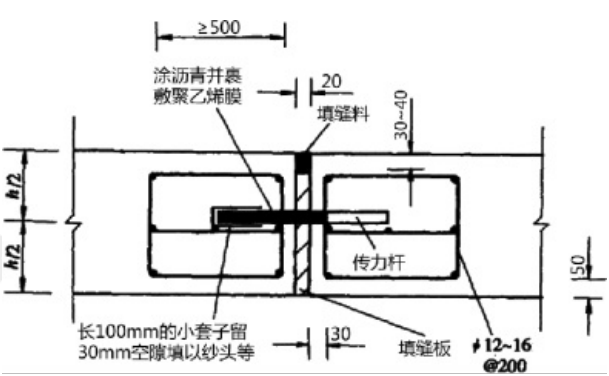

(1)普通混凝土路面的胀缝应设置胀缝补强钢筋支架胀缝板传力杆。胀缝应与路面中心线垂直;缝壁必须垂直;缝宽必须一致,缝中不得连浆。缝上部灌填缝料,下部胀缝板和安装传力杆。

练习题

1.关于普通混凝土路面胀缝施工技术要求,错误的是()(2017年二级真题)

A.胀缝应与路面中心线垂直

B.缝壁必须垂直

C.缝宽必须一致,缝中不得连浆

D.缝上部安装胀缝板和传力杆

答案:D

解析:缝上部灌填缝料,下部胀缝板和安装传力杆

(2)传力杆的固定安装方法有两种。

一种是端头木模固定传力杆安装方法,宜用于混凝土板不连续浇筑时设置的胀缝。传力杆一半以上长度的表面应涂防黏涂层

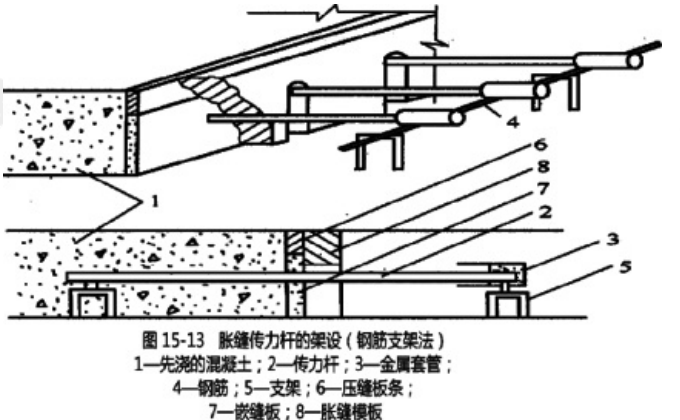

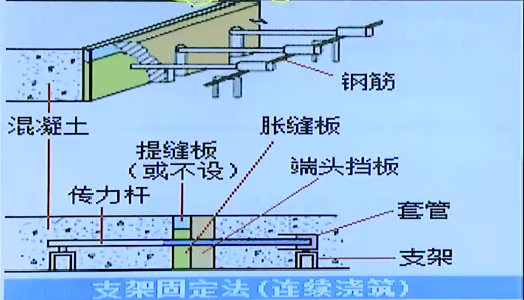

另一种是支架固定传力杆安装方法,宜用于混凝土板连续浇筑时设置的胀缝

(3)横向缩缝采用切缝机施工,宜在水泥混凝土强度达到设计强度25%-30%时进行,宽度控制在4-6mm,切缝深度:设传力杆时,不应小于面层厚度的1/3,且不得小于70mm;不设传力杆时不应小于面层厚度的1/4,且不应小于60mm。混凝土板养护期满后及时灌缝。

(4)缝料充满度应根据施工季节而定,常温施工时宜与板面相平,冬期施工时缝料应填为凹液面,中心宜低于板面1~2mm。填缝必须饱满均匀、厚度一致、连续贯通,填缝料不得缺失、开裂、渗水。填缝料养护期间应封闭交通

(五)养护

混凝土浇筑完成后应及时进行养护,可采取喷洒养护剂或保湿覆盖等方式;在雨天养护用水充足的情况下,可采用保温膜、土工,毡、麻袋、草袋、草帘等覆盖物洒水湿养护方式,不宜使用围水养护;昼夜温差大于10℃以上的地区或日均温度低于5℃施工的混凝土板应采用保温养护措施。

养护时间应根据混凝土弯拉强度增长情况而定,不宜小于设计弯拉强度的80%,一般宜为14-21d。应特别注重前7d的保湿(温)养护。

(六)开放交通

在混凝土达到设计弯拉强度40%以后,可允许行人通过。混凝土完全达到设计弯拉强度后,方可开放交通。

—— 完 ——
