城镇道路工程:水泥混凝土路面的构造



2K311014 水泥混疑土路面的构造

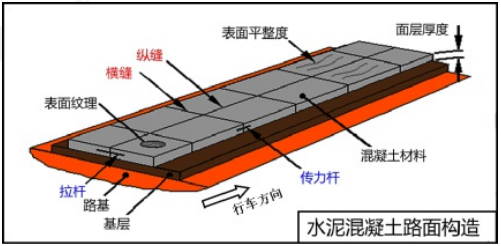

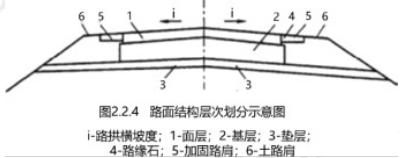

水泥混凝土路面由垫层基层面层组成。

一、垫层

1.在基层下设置垫层的条件

水文地质条件不良的土质路堑,路床土(路基往下0-80cm)湿度较大时,宜设置排水垫层

路基可能产生不均匀沉降不均匀变形时,宜加设半刚性垫层。(注解:半刚性垫层宜采用低剂量水泥、石灰或粉煤灰等无机结合料稳定粒料或土)。

2.垫层的宽度应与路基宽度相同,其最小厚度为150mm

3.防冻垫层排水垫层宜采用砂、砂砾等颗粒材料

二、基层

(1)混凝土面层下设置基层的作用

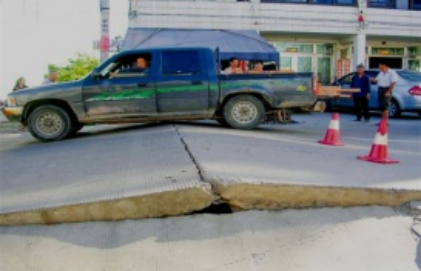

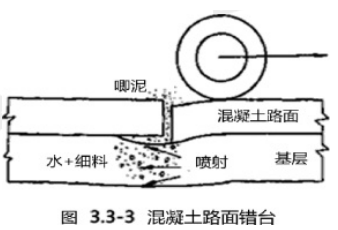

防止或减轻唧泥板底脱空错台等病害。

在垫层共同作用下,控制或减少路基不均匀冻胀或体积变形对混凝土面层的不利影响。

(3)基层的宽度应根据混凝土面层施工方式的不同,比混凝土面层每侧至少宽出300mm(小型机具施工时)、500mm(轨模式摊铺机施工时)或650mm(滑模式摊铺机施工时)。

小型机具铺筑是指采用固定模板、人工布料、手持振捣棒、振动板或振捣梁振实、棍杠、修整尺、抹刀整平的混凝土路面施工工艺。

轨道式摊铺机(也称固定模板式摊铺机)采用轨道与模板合一的专用钢制轨道,长度为3m,最小摊铺宽度不得小于单车道3.75m。沿事先铺设好的轨道进行行走摊铺作业的摊铺机,其铺筑路面的标高、厚度、尺寸、形状、坡度等均由事先铺设作为轨道的钢轨模板来决定。

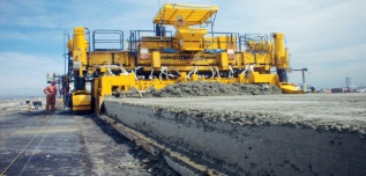

滑模摊铺机铺筑的特征是不架设边缘固定模板,能够一次完成布料摊铺、振捣密实、挤压成型、抹面修饰等混凝土路面摊铺。

三辊轴机组铺筑是采用振捣机、三辊轴整平机等机组铺筑混凝土路面的施工工艺。

三、面层

目前我国较多采用普通(素)混疑土板

(一)厚度

(二)混凝土弯拉强度

现行《城市道路设计规范》CJJ37-2012规定,以28d 龄期的水泥混凝土弯拉强度控制面层混凝土的强度。

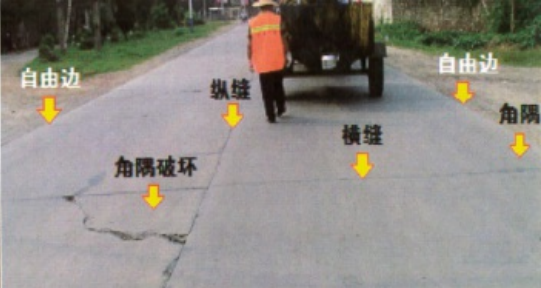

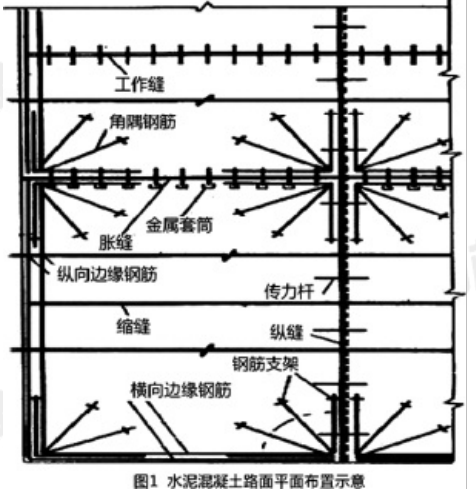

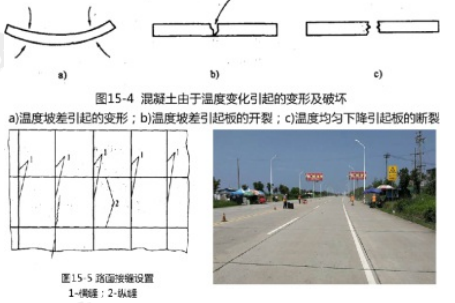

(三)接缝

纵向接缝与路线中线平行,并应设置拉杆

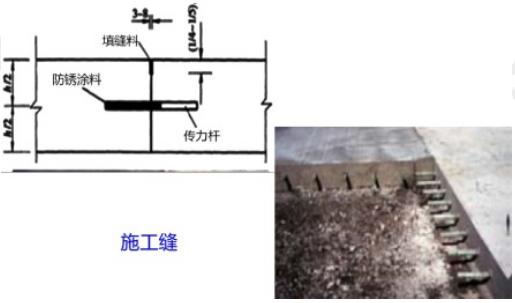

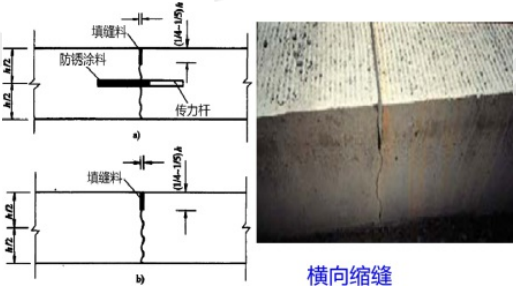

横向接缝可分为横向缩缝胀缝横向施工缝,快速路、主干路的横向缩缝应加设传力杆

邻近桥梁或其他固定构筑物处板厚改变处小半径平曲线等处,应设置胀缝。(胀缝都是设置在横缝处

水泥混凝土面层自由边缘,承受繁重交通的胀缝、施工缝,小于90°的面层角隅,下穿市政管线路段以及雨水口和地下设施的检查井周围,面层应配筋补强。(2019年新增)

(四)抗滑性

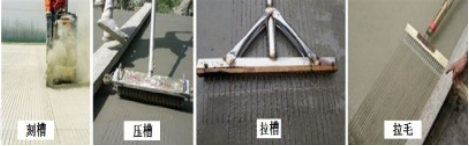

混凝土面层应具有较大的粗糙度,即应具备较高的抗滑性能,以提高行车的安全性。因此可采用刻槽压槽拉槽拉毛等方法形成一定的构造深度。(三槽一毛)

练习题

关于水泥混凝土路面的接缝不正确的是()。

A.横向接缝可分为横向缩缝、胀缝和横向施工缝;

B.快速路、主干路的横向缩缝应加设拉杆;

C.横向接缝和纵向接缝垂直

D.设置接缝是为了避免温度应力引起的开裂。

答案:B

解析:快速路、主干路的横向缩缝应加设传力杆;
